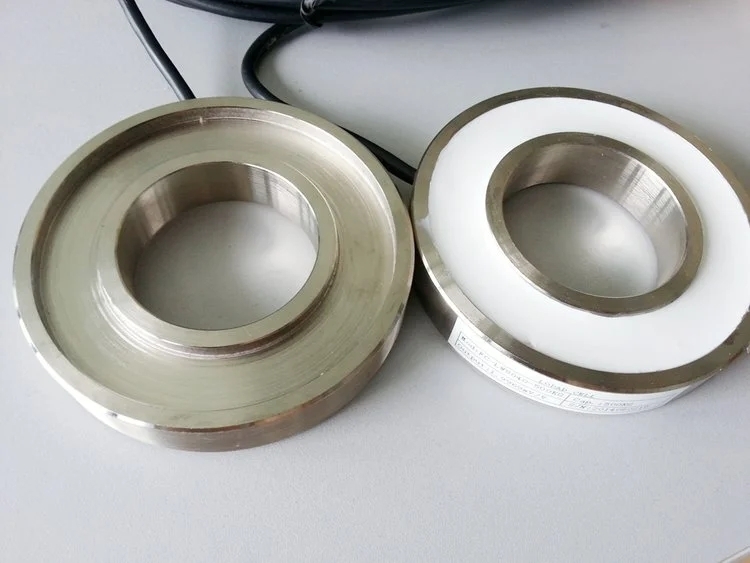

環形力傳感器通過創新的結構布局實現多方向力的精準捕捉，其工作原理融合了材料力學、電子技術和信號處理等多學科知識。
區別于傳統柱式或S型應變梁結構，傳感器采用閉合圓環作為主要受力元件。這種拓撲結構具有兩大天然優勢：
1.應力均勻分布：當外力作用于環體任意點時，根據彈性力學理論，圓形截面上的正交應力呈軸對稱分布，有效避免局部應力集中導致的疲勞損傷；
2.雙向靈敏度特性：可同時感知垂直方向的壓力載荷和水平方向的剪切力矩，特別適用于多維度復合受力場景（如機械臂關節處的復雜工況）。
環形力傳感器物理效應與信號轉化過程：
1. 胡克定律的實踐應用
在彈性限度內，環形結構的形變嚴格遵循F=k·Δx線性關系。以承受徑向載荷為例：
-當外力P垂直作用于環頂時，上下兩臂產生相反方向的彎曲變形；
-根據卡氏定理計算出特定點的應變值；
-實際標定數據顯示，優質合金鋼制成的Φ50mm環形元件在線性區內可承受最大拉壓力達5kN且非線性誤差小于0.1%。
2. 差動測量系統的優勢
典型Wheatstone電橋電路包含四個工作臂：兩個受拉應變片與兩個受壓應變片交替布置。這種構型帶來顯著好處：
-共模抑制比提升：能有效抵消側向力、離心力等干擾因素；
-溫度自補償功能：相鄰橋臂的溫度變化相互抵消，使輸出不受環境溫度波動影響；
-雙倍靈敏度輸出：差分信號幅度是單端配置的兩倍，提高信噪比。
